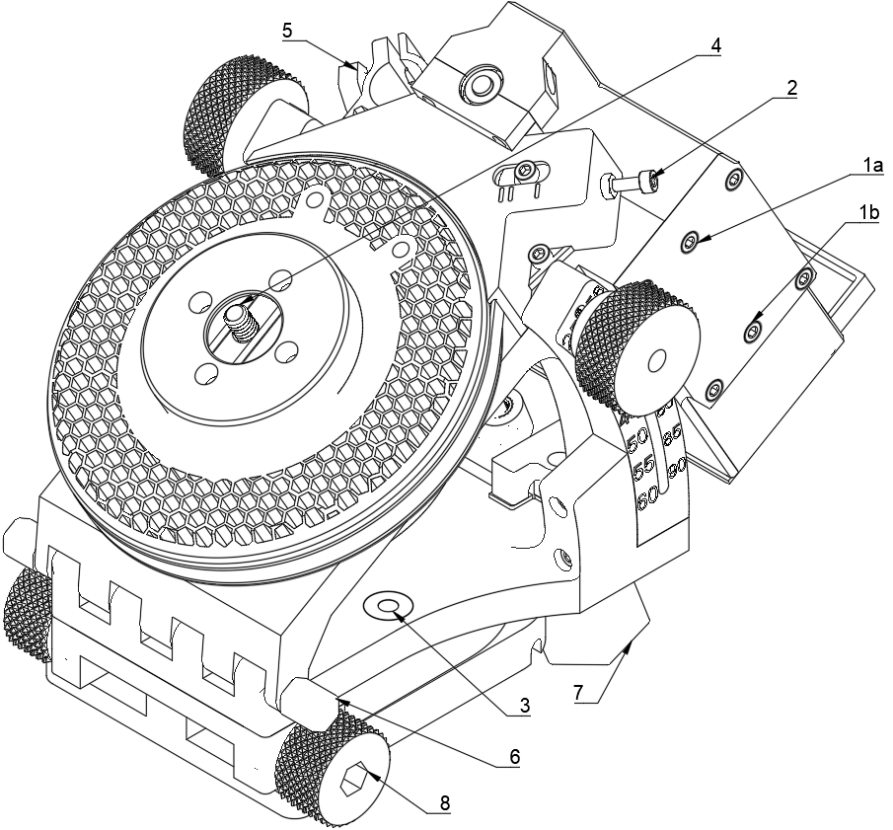

¶ 结构介绍
- 减速箱皮带涨紧螺丝
- a 皮带涨紧螺丝A
- b 皮带涨紧螺丝B
- 皮带张力调节螺钉
- 气泡水平仪
- ¼-20 UNC螺钉（用于安装球头，使用包括¼-20至3/8适配器）
- 激光/偏光镜支架
- 铰链固定轴
- 纬度调节旋钮
- 方位调节旋钮

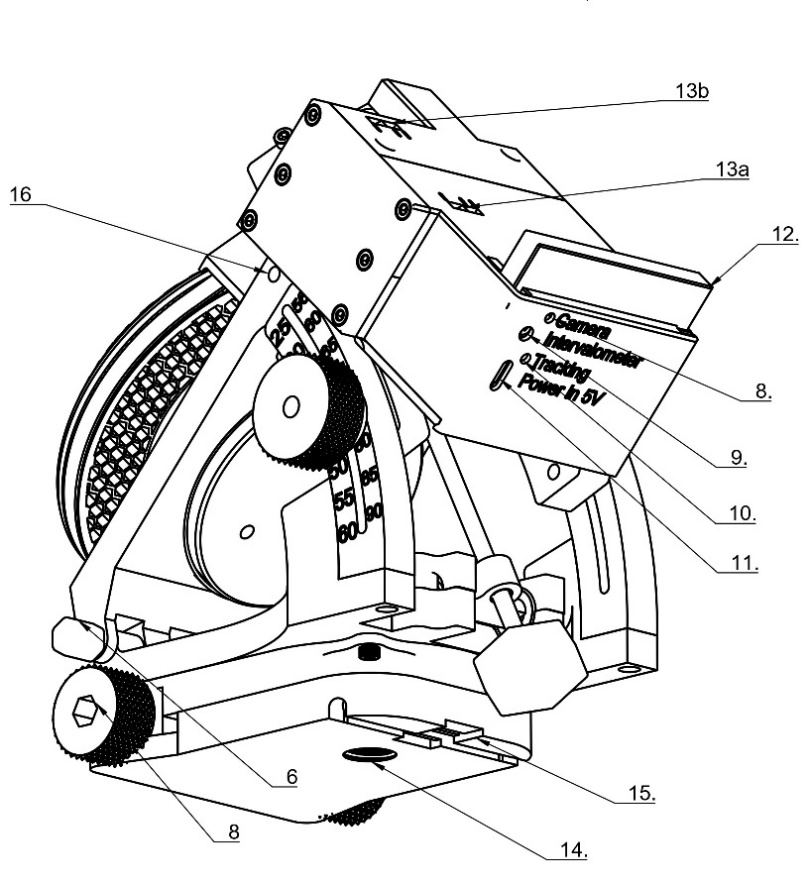

9. 相机快门线接口(2.5mm插孔）
10. 跟踪器状态提示灯（闪烁表示追踪开始）
11. USB-C供电接口（支持5～12V宽压）
12. 可拆卸手机支架（用于使用手机进行极性校准）
13a. 皮带张力指示器
13b. 皮带张力指示器
14. 3/8英寸三脚架螺纹（也可使用3/8转¼的适配器连接较小的三脚架）
15. 纬度调节杆磁吸位（旅行时可用于收纳）
¶ 推荐配件

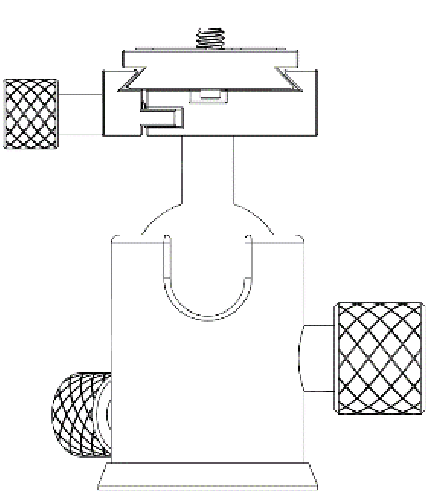

球头——您需要它，以便在顶部安装相机。
¶ 极限数据
¶ 技术规范
|
负载（最大） |
5KG |
|
减速率 |
101.25 |
|
设备尺寸 |
≈ 175mm x 130mm x 115mm |
|
维度调节范围 |
0° ～ 25°，25° ～ 90°（北纬25°以南可能需更换配件） |
|
AZ调节范围 |
50° |
|
周期性误差（10min） |
10角秒 |
|
WIFI控制 |
支持 |
|
蓝牙快门控制 |
开发中 |
|
推荐工作温度 |
-15° ～ 40° |
|
三脚架兼容性 |
3/8-20螺纹（或¼，附带¼）3/8适配器 |
|
球头兼容性 |
¼-20 unc螺钉（可使用¼-20至3/8适配器） |
|
有线快门控制 |
支持，2.5mm接口 |
|
供电接口 |
Type-c，5～12V宽压，至少5V1A |
|
机身材料 |
玻璃纤维+ABS复合材料（主要承重结构）、ABS（其余结构） |
|
重量 |
≈1.4KG，根据不同配置重量有所区别 |
|
主要驱动装置 |
高精度直流步进电机（0.9°步进角） |
|
传动原理 |
高精度传动带 |
